百通 29532F

市场价：￥0元/个

优惠价：￥0元/个

变频驱动器;交流电机和驱动系统，暴露于高柔性、运动和磨损，难以到达的安装区域

百通 29532F

百通 29532F

VFD 100% Gnd, 3C #4/0 Str TC XLPE Ins + #4/0 Symm.赛格。Gnd （3 of #2） Str TC， CTS， Blk TPE Jkt， 600/1000V TC-ER 90C 干/湿 1000V 柔性电机供电电缆 WTTC

29532楼

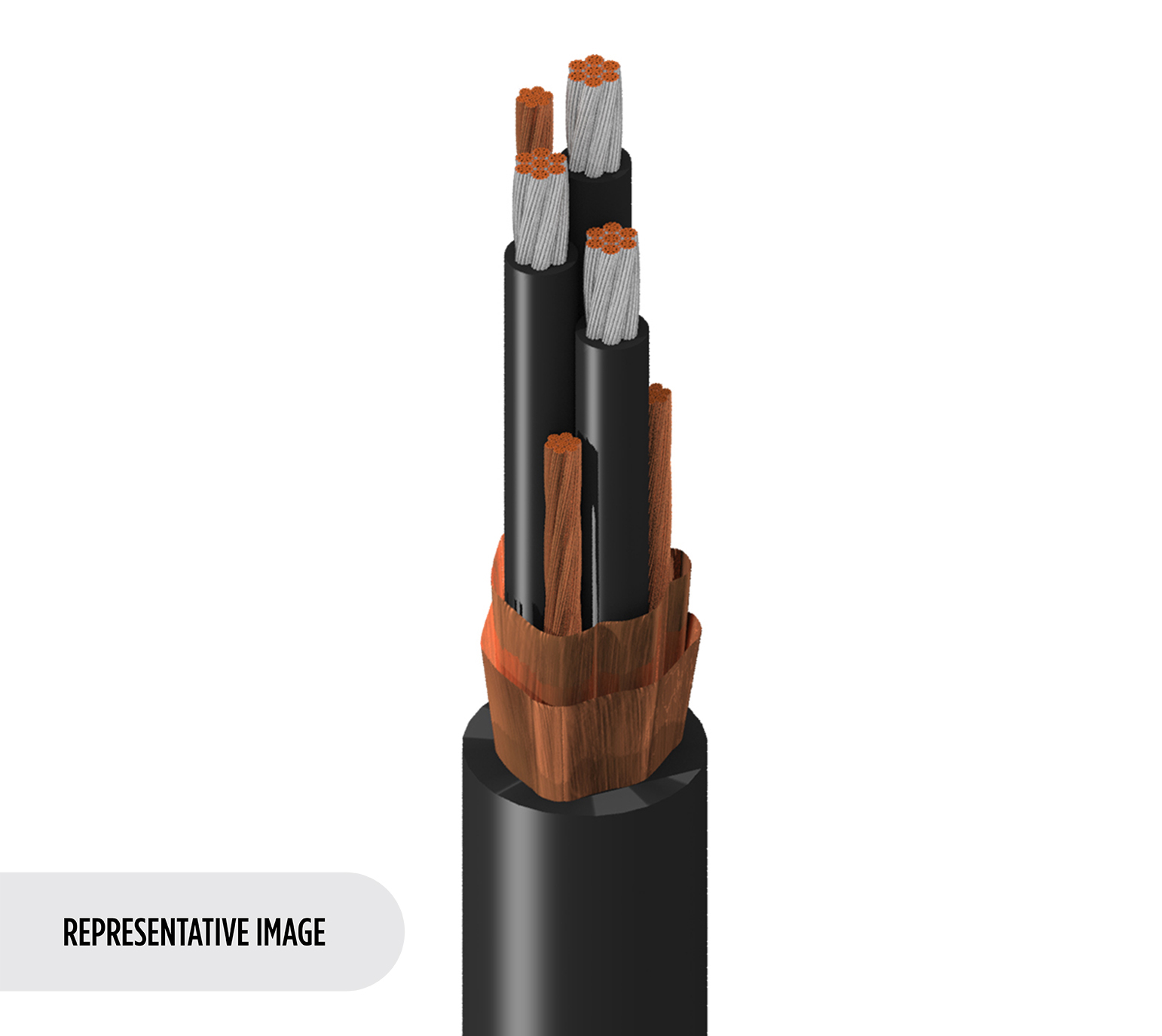

百通 100% 接地超柔性 VFD，3 芯 4/0AWG （7x7x43x30）镀锡铜交联聚乙烯绝缘 M4 颜色代码 + 4/0AWG 对称分段接地（3AWG 的 2 个）镀锡铜绞合，整体双铜带螺旋应用屏蔽，黑色 TPE 外护套，600/1000V TC-ER 90C 干/湿 1000V 柔性电机电源电缆 1000V WTTC 600V 中投 TC SUN RES OIL RES II DIR BUR

适合的应用	变频驱动器;交流电机和驱动系统，暴露于高柔性、运动和磨损，难以到达的安装区域

元素	元素数量	大小	搁浅	材料	笔记
导体	3	4/0 AWG	7x7x43x30	TC - 镀锡铜
地	3	2 AWG	7x95×30	TC - 镀锡铜	分段场地

元素	材料	标称厚度	颜色代码
导体	交联聚乙烯 - 交联聚乙烯（热固性）	0.057 英寸（1.4 毫米）	黑色和编号
地	无绝缘

屏蔽类型	材料	覆盖
螺旋胶带	裸铜（BC）	100%
螺旋胶带	裸铜（BC）	100%

材料	标称厚度	标称直径	开伞索
TPE - 热塑性弹性体	0.012 英寸（0.30 毫米）	1.849 英寸（46.96 毫米）	是的

电缆总直径（标称）	1.849 英寸（46.96 毫米）

元素	标称导体 DCR	标称电容电导率	标称电容电导器到其他（电导器+屏蔽）	名义特征障碍	标称道具速度	最大电流
导体	0.048 欧姆/1000 英尺（0.16 欧姆/公里）	30 pF/英尺（98 pF/m）	54 pF/英尺（180 pF/m）	62欧姆	55%	260ºC 时每根导体 30 安培（每个 NEC）

UL 额定电压
1000 V （TC， WTTC， UL 柔性电机供电电缆）， 600 V （C（UL） CIC TC）

UL 温度	经营
90°C 干式，90°C 湿式	-40°C 至 +90°C

固定最小值	安装最小值	弯曲最小值
9.2 英寸（230 毫米）	22.2 英寸（564 毫米）	22.2 英寸（564 毫米）

最大拉力	10811磅（4903.8公斤）
散装电缆重量	3307磅/1000英尺（4921公斤/公里）

环境适用性	室内，室外，耐日晒，耐油，埋葬
可持续性	加州 65 号提案
易燃性/对火的反应	UL1685 UL 负载、FT4、1202、383 垂直托盘火焰测试（70，000 BTU）
符合 NEC / UL 标准	第 336 条，TC-ER、WTTC、XHHW-2、UL 柔性电机供电电缆
CEC / C（UL）合规性	CIC， TC
工商东亚合规	S-95-658
符合欧洲指令	欧盟CE标志，欧盟指令2015/863 / EU（RoHS 2修正案），欧盟指令2011/65 / EU（RoHS 2），欧盟指令2012/19 / EU（WEEE）
亚太地区合规	中国 RoHS II（GB/T 26572-2011）
